CREATIVE LABS, INC.
SOUNDBLASTER 16 MCD ASP(CT2230 & CT2239)
SOUNDBLASTER 16 MCD(CT2230 & CT2239)
Card Type | Sound card |
Chip Set | Creative Technology |
Maximum Onboard Memory | None |
I/O Options | CD-ROM interface, line in connector, line out connector, microphone connector ,game/MIDI port, PC internal speaker, feature connector |
Data Bus | 16-bit ISA |

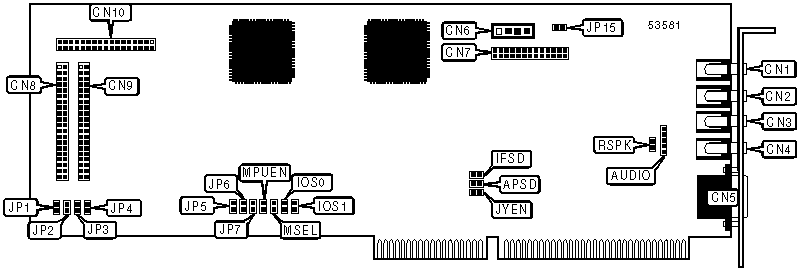

CONNECTIONS | |||
Function | Label | Function | Label |
Line in connector | CN1 | Feature connector | CN7 |
Microphone connector | CN2 | Panasonic CD-ROM interface | CN8 |
Line out connector | CN3 | Mitsumi CD-ROM interface | CN9 |
Speaker out connector | CN4 | Sony CD-ROM interface | CN10 |
Game/MIDI port | CN5 | PC internal speaker | JP15 |
CD audio in connector | CN6 |
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
» | Factory configured – do not alter | AUDIO | Unidentified |
Joystick enabled | JYEN | Closed | |
Joystick disabled | JYEN | Open | |
» | MP-401 enabled | MPUEN | Closed |
MP-401 disabled | MPUEN | Open | |
» | MP-401 I/O address select 330 | MSEL | Closed |
MP-401 I/O address select 300 | MSEL | Open | |
» | Factory configured – do not alter | RSPK | Unidentified |
MITSUMI CD-ROM INTERRUPT SELECTION | ||||
IRQ | JP5 | JP6 | JP7 | |
3 | Open | Open | Closed | |
10 | Open | Closed | Open | |
» | 11 | Closed | Open | Open |
CD-ROM SELECTION | ||||
Type | JP1 | JP2 | JP3 | JP4 |
Creative | Closed | Open | Open | Open |
Sony | Open | Closed | Open | Open |
Mitsumi | Open | Open | Closed | Open |
Disabled | Open | Open | Open | Closed |
AUDIO I/O ADDRESS SELECTION | |||
Address | IOS0 | IOS1 | |
» | 220h | Closed | Closed |
240h | Open | Closed | |
260h | Closed | Open | |
280h | Open | Open |
CSP CHIP SELECTION | ||
Setting | APSD | IFSD |
Enabled | Open | Open |
Disabled | Closed | Closed |
