KATRON TECHNOLOGIES, INC.
ET16/P-D2
Card Type | Network Interface Card |
NIC Type | Ethernet |
Maximum Onboard Memory | 16 Kb |
Boot ROM | Available |
Network Transfer Rate | 10Mbps |
Topology | Linear Bus, Star |
Wiring Type | Unshielded twisted pair RG-58A/U 50ohm coaxial |
Data Bus | 8-bit ISA/16-bit ISA |

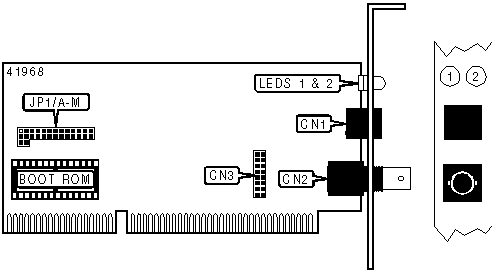

CONNECTIONS | |||
Function | Label | Function | Label |
UTP connector | CN1 | AUI bracket connector | CN3 |
RG-58A/U | CN2 | ||
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
ISA PnP mode/NE2000 Jumperless mode | JP1/A | Pins 2 & 3 closed | |
NE2000 Jumper mode | JP1/A | Pins 1 & 2 closed | |
| » | UTP or BNC connector enabled | JP1/B | Unidentified |
AUI connector enabled | JP1/B | Unidentified | |
| » | Boot ROM disabled | JP1/C | Open |
Boot ROM enabled | JP1/C | Closed | |
BOOT ROM ADDRESS SELECTION | ||||
Address | JP1/D | JP1/E | JP1/F | |
C0000 | Open | Open | Open | |
C4000 | Open | Open | Closed | |
| » | C8000 | Open | Closed | Open |
CC000 | Open | Closed | Closed | |
D0000 | Closed | Open | Open | |
D4000 | Closed | Open | Closed | |
D8000 | Closed | Closed | Open | |
DC000 | Closed | Closed | Closed | |
BASE I/O ADDRESS SELECTION | |||||
Setting | JP1/G | JP1/H | JP1/I | JP1/J | |
200h | Open | Closed | Open | Open | |
220h | Open | Closed | Open | Closed | |
240h | Open | Closed | Closed | Open | |
260h | Open | Closed | Closed | Closed | |
280h | Closed | Closed | Open | Open | |
2A0h | Closed | Closed | Open | Closed | |
2C0h | Closed | Closed | Closed | Open | |
2E0h | Closed | Closed | Closed | Closed | |
| » | 300h | Open | Open | Open | Open |
320h | Open | Open | Open | Closed | |
340h | Open | Open | Closed | Open | |
360h | Open | Open | Closed | Closed | |
380h | Closed | Open | Open | Open | |
3A0h | Closed | Open | Open | Closed | |
3C0h | Closed | Open | Closed | Open | |
3E0h | Closed | Open | Closed | Closed | |
INTERRUPT SELECTION | ||||
IRQ | JP1/K | JP1/L | JP1/M | |
2/9 | Open | Open | Open | |
| » | 3 | Open | Open | Closed |
4 | Open | Closed | Open | |
5 | Open | Closed | Closed | |
10 | Closed | Open | Open | |
11 | Closed | Open | Closed | |
12 | Closed | Closed | Open | |
15 | Closed | Closed | Closed | |
DIAGNOSTIC LED(S) | |||
LED | Color | Status | Condition |
LED1 | Green | On | UTP link is good |
LED1 | Green | Off | UTP link is broken |
LED2 | Yellow | Blinking | Network data is being transmitted/received |
LED2 | Yellow | Off | No data is being transmitted/received |
LED2 | Yellow | On | Adapter failure |
